一、電源噪聲：信號鏈精度的沉默殺手
1. 噪聲傳遞函數
●關鍵公式：ENOB = (SNR - 1.76)/6.02
電源噪聲通過PSRR（電源抑制比）耦合至信號路徑，100kHz處60dB PSRR意味著10mV紋波衰減為10μV輸出誤差
●實測案例：24位Σ-Δ ADC在3.3V供電時，500nV/√Hz的電源噪聲可導致有效分辨率下降1.2位

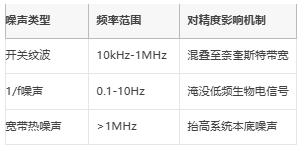

2. 噪聲頻譜的三維攻擊
二、電源拓撲噪聲特性深度對比
1. LDO：低噪聲領域的守門員
●優勢基因
●超低頻PSRR >80dB（如TPS7A4700）
●噪聲密度低至1μVrms（1-100kHz）
●致命短板
●效率＜60%（壓差3V@5V輸出）
●熱耗散限制功率密度
2. 開關電源：效率與噪聲的平衡術
●Buck架構噪聲圖譜
●典型紋波：20-50mVpp（無濾波時）
●高頻振鈴：>100MHz EMI風險
●噪聲馴服關鍵技術
●雙級濾波：LC+π型濾波器衰減60dB@1MHz
●同步整流：減少體二極管反向恢復噪聲
3. 混合架構：魚與熊掌的兼得之道
●"開關+LDO"級聯方案
●拓撲示例：48V輸入 → SiC Buck → 5V → LDO → 3.3V
●性能實測：
●效率提升至92%
●輸出噪聲<3μVrms
三、實戰選型：四大場景的電源架構抉擇
1. 醫療EEG腦電采集
●需求：0.1-100Hz帶寬，0.1μVpp噪聲
●方案：鋰電池 → 低噪聲LDO(ADM7150)
●關鍵參數：
●噪聲：0.47μVrms (10-100kHz)
●PSRR：90dB@1kHz
2. 工業振動傳感器
●需求：24位ADC，動態范圍>110dB
●方案：24Vdc → Silent Switcher?(LT8614) → LDO(LT3045)
●實測數據：
●開關紋波：<2mVpp
●輸出噪聲：0.8μVrms
3. 車載攝像頭ISP供電
●挑戰：發動機啟停引發電壓跌落
●方案：12V電池 → 4A Buck-Boost(LT8210) → LDO陣列
●抗擾特性：
●維持3.3V±1% @ 6V-16V輸入
●100ns負載瞬態響應
四、前沿降噪技術突破
1. GaN+數字控制架構
●優勢：
●開關頻率提升至5MHz（減少濾波器體積）
●死區時間精確至100ps（降低交叉傳導噪聲）
●案例：TI LMG3525方案使EMI降低12dBμV
2. AI驅動的自適應PSRR優化
●工作原理：
●實時監測信號鏈頻段（如ECG的0.67Hz QRS波）
●動態調整電源工作頻率避開敏感區
●成效：有效分辨率提升0.5位
結語
信號鏈的精度戰爭本質上是電源噪聲的攻防戰——當工程師在LDO的純凈性與開關電源的高效性間艱難抉擇時，混合架構與GaN/數字控制技術正開辟第三條道路。記?。?μV的噪聲預算需從系統級規劃開始，通過精確計算PSRR衰減曲線、采用頻譜錯位策略，方能在效率與精度的鋼絲上走出最優路徑。未來，隨著AI實時調諧技術與寬禁帶器件的融合，電源管理將不再是精度的枷鎖，而是釋放信號鏈極限性能的鑰匙。
