隔離式精密信號鏈在不同場景數據采集的選型指南與設計實踐

發布時間:2025-06-09 責任編輯:lina

【導讀】在邊緣智能快速發展的今天,數據采集(D在工業自動化、醫療設備和電力監測等高精度數據采集場景中,系統的準確性和可靠性直接取決于信號鏈的設計。隔離式精密信號鏈通過切斷接地環路、抑制共模干擾(如工業環境中的50Hz工頻噪聲)和阻斷高壓瞬變(如電力系統的浪涌),成為保障數據完整性與操作安全的關鍵技術。隨著邊緣智能的普及,對信號鏈的隔離等級、噪聲性能和集成度提出了更高要求。本文將結合ADI、潤石科技等廠商的技術方案,系統解析選型要點與設計方法。


引言

隔離式信號鏈的核心價值


在工業自動化、醫療設備和電力監測等高精度數據采集場景中,系統的準確性和可靠性直接取決于信號鏈的設計。隔離式精密信號鏈通過切斷接地環路、抑制共模干擾(如工業環境中的50Hz工頻噪聲)和阻斷高壓瞬變(如電力系統的浪涌),成為保障數據完整性與操作安全的關鍵技術。隨著邊緣智能的普及,對信號鏈的隔離等級、噪聲性能和集成度提出了更高要求。本文將結合ADI、潤石科技等廠商的技術方案,系統解析選型要點與設計方法。


隔離式精密信號鏈在不同場景數據采集的選型指南與設計實踐


一、明確核心需求指標

1. 精度與噪聲控制

●微弱信號采集:如ECG醫療設備需處理μV級生物電信號,要求放大器1/f噪聲低于0.2μVpp(如潤石RS8531/2),ADC選用24位Σ-Δ型(如AD7124-8)以確保ENOB≥20bit。

●溫漂補償:工業寬溫場景(-40℃~125℃)需選擇溫漂系數<0.1μV/℃的運放,避免長期穩定性下降。


2. 隔離等級與安全性

醫療設備:需滿足IEC 60601標準,漏電流<10μA,隔離耐壓≥3.75kVac(如ADuM3190磁耦隔離器)。

電力監測:共模瞬變抗擾度(CMTI)需>50kV/μs以抵抗雷擊浪涌。


3. 系統集成與功耗

便攜設備優先選擇μModule方案(如ADSKPMB10-EV-FMCZ),集成PGIA、隔離電源和ADC,尺寸縮小60%且功耗<5mW/通道。


二、關鍵模塊選型策略

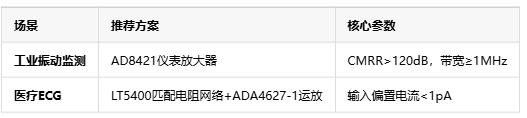

1. 傳感器接口設計


隔離式精密信號鏈在不同場景數據采集的選型指南與設計實踐


2. 隔離技術對比

●磁耦隔離(如ADuM152N):延遲<13ns,適合高速DAQ系統。

●光耦隔離:成本低但帶寬受限,適合低頻醫療設備。


3. ADC與電源隔離

●Σ-Δ ADC:AD7768-4支持20kHz下0.024°相位匹配,適合多軸同步采樣。

●隔離電源:LT3999推挽式DC-DC驅動器效率>80%,紋波<1mV。


三、典型應用場景設計案例


1. 工業自動化:電機振動監測

●挑戰:50Hz工頻干擾、多通道相位同步誤差(需<1°)。

●方案:

      ●前端:PGIA(增益可調)+四階抗混疊濾波器(截止頻率1kHz)。

      ●隔離:ADuM120N(3kV隔離)+ ADN4654 LVDS隔離器(抖動<5ps)。

      ●效果:某案例顯示,替換分立方案后相位誤差從±0.15°降至±0.03°。



2. 醫療設備:便攜式心電圖儀

●挑戰:μV級信號采集與患者安全隔離。

●方案:

        ●交流耦合前端:隔直電容+FDA(全差分放大器)抑制共模干擾。

        ●光耦隔離:HCPL-7860滿足10μA漏電流要求。


3. 光伏電流采樣

●挑戰:1000V共模電壓下保持0.1%精度。

●方案:霍爾傳感器+隔離放大器AMC1300,搭配AD4003 SAR ADC。


四、設計驗證與風險規避


●安全性測試:HIPOT測試(3.75kVac/1分鐘)及EMC輻射抗擾度驗證(CISPR 32標準)。

●相位匹配校準:利用ADC內置寄存器(如AD4134的0.3°分辨率)補償通道延遲。

●供應鏈風險:選擇引腳兼容方案(如潤石RS8531兼容SOT23-5封裝)以應對缺貨。


五、未來趨勢


集成化:TI/ADI的SoC方案(如ADAQ7768-1)將信號鏈尺寸縮小6倍,BOM成本降低20%。

AI賦能:邊緣端噪聲學習算法可動態補償溫漂,如某工業案例中誤差下降40%。


結語


隔離式精密信號鏈的設計需在“精度-隔離-成本”三角中尋找平衡。從工業的抗干擾需求到醫療的安全標準,模塊化參考設計(如ADI的ADSKPMB10)正成為快速落地的首選。未來,隨著GaN隔離器件與SiP技術的發展,信號鏈性能邊界將進一步突破。
